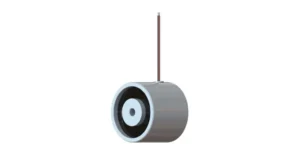

In sintesi: Ventose elettromagnetiche Mecalectro 5.81.01 – diametro del corpo 39mm – Forza massima di attrazione esprimibile pari a 44daN – Potenza elettrica 7,5W in servizio continuo.
Sei nella pagina che mostra i dati tecnici dettagliati del prodotto
← vai alla taglia precedente – vai alla taglia successiva →
| Alimentazione: | 24 Vcc (tensione minima di riferimento per i dati in tabella 21,6V) su cavetti |
| Forza di attrazione massima: | 44 daN (alla tensione minima di riferimento) |
| Potenza avvolgimento elettrico: | 7,5 Watt |
| Tipo di servizio: | continuo (temperatura ambiente di riferimento 35°C) |
| Spessore minimo lastra da attrarre: | 5 mm |
| Classe di isolamento avvolgimenti: | B (130°C) |
| Grado di protezione dell’involucro: | IP40 |
Tabella delle forze di tenuta [daN] in funzione di spessore lastra “E” [mm] e traferro “F” [mm] :
| Spessore della lastra o del particolare da attrarre [mm] ∇ |
Traferro F [mm]
∇ |
schematizzazione della ventosa e del particolare da attrarre con traferro “F” interposto:
|
|||||||||||
| 0 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,5 | 2 | |||
| 1 | 8 | 6 | 5,2 | 3,5 | 3 | 2,6 |
|||||||
| 2 | 24 | 17 | 13 | 9,5 | 6,8 | 4 | |||||||
| 3,5 | 40 | 25 | 15 | 10 | 6,8 | 4 | |||||||
| 5 | 44 | 26 | 16 | 10 | 6,8 | 4 | |||||||
Legenda:
| = Forza di attrazione massima esprimibile | |
| = Funzionamento ammesso (forza di attrazione ridotta come da valore riportato in cella) | |
| = Funzionamento non possibile |
(Dati di forza in tabella riferiti a lastre o particolari da attrarre in acciaio dolce).
Scarica il disegno con le Dimensioni di ingombro (in formato pdf)
Torna alla pagina delle ventose elettromagnetiche portanti Mecalectro 5.81.01 – Visita il sito Mecalectro
